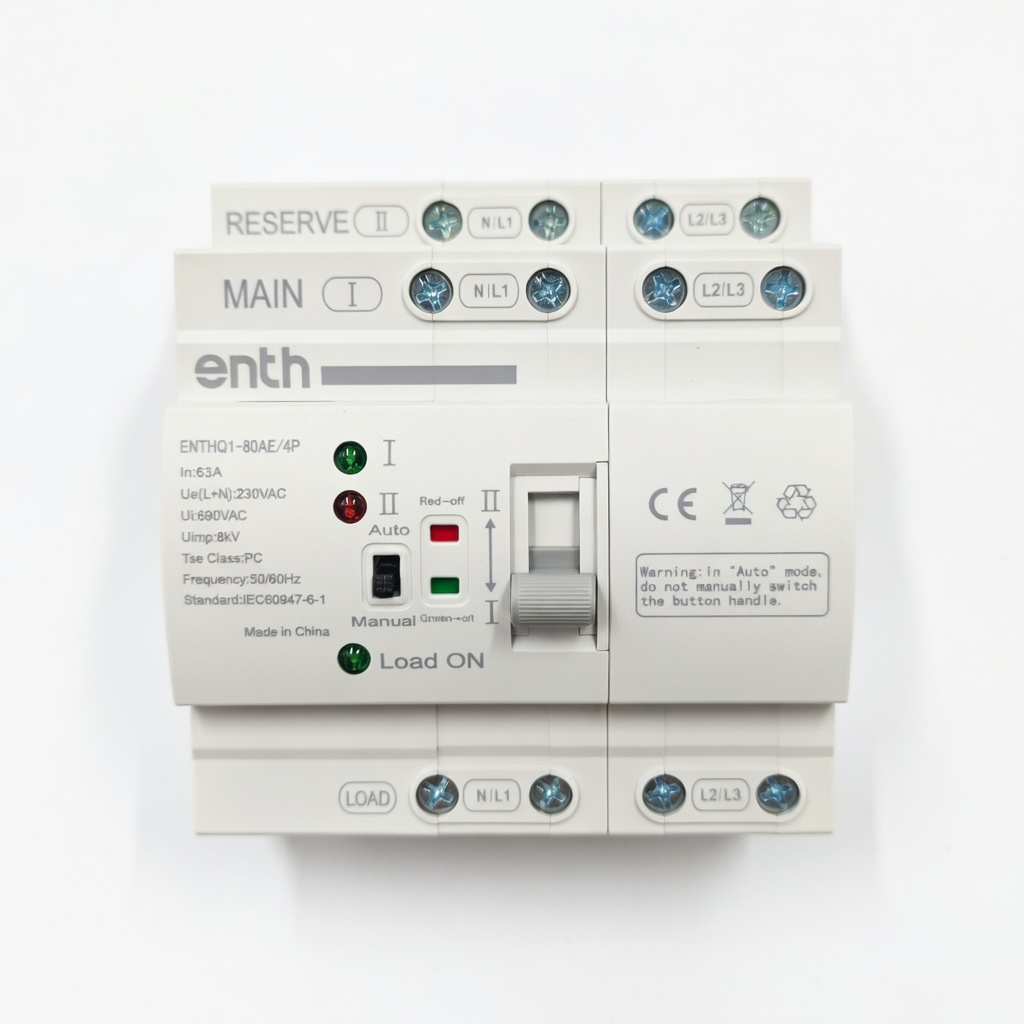

Comutator ATS Trifazat eNTH 4P 63A 400VAC Comutare Automată Surse

Comutatorul automat de surse (ATS) trifazat eNTH 4P 63A este un echipament de comutare automată între două surse de alimentare alternative — sursă principală și sursă de rezervă — destinat tablourilor electrice din sisteme fotovoltaice, industriale sau rezidențiale trifazate. Funcționează la 400VAC, pe 4 poli, cu protecție integrată la sub-tensiune și supra-tensiune (UVP/OVP) în intervalul 175–275V per fază, asigurând protecția receptorilor în caz de instabilitate a rețelei sau absența sursei primare.

⚙️ Specificații tehnice principale

• Curent nominal: 63A
• Număr poli: 4P (trifazat + neutru)
• Tensiune nominală: 400V AC
• Tip comutare: Automată (ATS – Automatic Transfer Switch)
• Protecție UVP/OVP: Interval sigur 175V – 275V per fază
• Marcaje surse: SURSA 1 = MAIN (primară) / SURSA 2 = RESERVE (rezervă)
• Certificare: EN IEC 60947-3-1:2023
• Greutate: 1,00 kg
• Ambalare: 1 buc/cutie
• Garanție producător: 24 luni persoane fizice / 12 luni persoane juridice

✅ Compatibilitate și scenarii de utilizare

Configurare SOLAR → GRID (Solar ca sursă primară)

În acest scenariu, portul MAIN este conectat la ieșirea invertorului fotovoltaic (sau la bara de backup a acestuia), iar portul RESERVE este conectat la rețeaua publică. Logica de funcționare: atâta timp cât sursa 1 (MAIN – solar/backup invertor) furnizează tensiune în intervalul admis, receptorii rămân alimentați de aceasta. Dacă tensiunea de pe MAIN dispare sau iese din limitele UVP/OVP, ATS-ul comută automat pe RESERVE (rețea), cu condiția că rețeaua este disponibilă.

Important: ATS-ul nu este conectat funcțional la logica internă a invertorului. Nu poate forța invertorul să intre sau să iasă din modul backup. Este un echipament extern, independent, care acționează strict la nivel de tensiune pe bornele sale de intrare.

Configurare GRID → SOLAR (Rețea ca sursă primară)

Portul MAIN este conectat la rețeaua publică, iar portul RESERVE la ieșirea invertorului. Logica este identică: căderea rețelei determină comutarea automată pe sursă secundară (invertor), dacă aceasta este activă și în parametri.

Alte scenarii compatibile

• GRID → Generator: rețea ca sursă primară, generator ca rezervă
• Generator → GRID: generator primar, rețea ca rezervă
• Orice configurație cu două surse trifazate de 400VAC, una activă și una de rezervă
